Прибор приемно-контрольный и управления пожарный адресный Гранд МАГИСТР-125

Особенности прибора

  • Построение адресной системы для получения извещений от адресных проводных пожарных, а также неадресных проводных, подключаемых через адресную метку извещателей и обнаружения проникновения или пожара с точностью до места установки извещателя с возможностью управления пожаротушением в точке обнаружения возгорания.
  • Выносная клавиатура с информативным ЖК-дисплеем на 30 зон:
  • - Охранная зона с функцией обхода нарушенных извещателей;
    - Пожарная зона с функцией подтверждения пожара вторым извещателем;
    - Зона пожаротушения с функцией запуска модулей тушения непосредственно в контролируемой зоне.
    - Технологическая зона с функцией контроля технологических датчиков типа датчиков протечки воды, утечки газа и т.п.
  • До 495 адресных устройств, подключаемых в двухпроводную адресную линию:
  • - Извещатель пожарный дымовой адресный «Гранд МАГИСТР-ИПД» собственной разработки со съемной дымовой камерой;
    - Извещатель пожарный ручной адресный «Гранд МАГИСТР-ИПР»;
    - Адресная метка активная на один безадресный шлейф «Гранд МАГИСТР-МА» (для подлючения извещателей, питающихся по шлейфу);
    - Адресная метка пассивная на один безадресный шлейф «Гранд МАГИСТР-МП» (для подлючения извещателей с типом "Сухой контакт");
    - Адресное устройство оповещения на один выход по типу О.К. «Гранд МАГИСТР-УО»;
    - Адресное устройство релейное на один выход реле «Сухой контакт» «Гранд МАГИСТР-УР»;
    - Адресное устройство запуска модуля пожаротушения на одно направление. «Гранд МАГИСТР-УЗСПТ»;
  • До 40 выходов по типу «Открытый коллектор» для подключения цепей внешнего оповещения с контролем на обрыв и к.з. (обеспечивается блоками ключей Гранд МАГИСТР БК).
  • До 40 релейных выходов с перекидным контактом для подключения цепей внешнего управления технологическим оборудованием (обеспечивается блоками ключей Гранд МАГИСТР БР).
  • До 30 портов доступа с функцией постановки на охрану и управления замком двери (с автоматическим открытием замков при пожаре) для доступа в охраняемое помещение.
  • Настройка системы с клавиатуры через меню на ЖК-дисплее (не требуется каких-либо дополнительных устройств или программаторов).
  • Гибкая система адресации адресных устройств после монтажа системы с возможностью поиска устройства по конкретному адресу, либо определение адреса у конкретного устройства.
  • Тактика «Подтверждение пожара» для каждой пожарной зоны и зоны пожаротушения с выдачей извещения «Пожар 2».
  • Тактики «Тихая тревога», «Автоперевзятие», «Задержка на вход», «Задержка на выход» для каждой охранной зоны.
  • Возможность постановки и снятия зон с контроля с помощью ключей Touch Memory.
  • Встроенный регистратор на 6500 событий с возможностью просмотра на ЖК-дисплее в режиме реального времени.
  • Возможность автоматического дозвона или передачи СМС о состоянии системы на мобильные телефоны абонентов (обеспечивается блоком автодовзоан Гранд МАГИСТР GSM2).
  • Программируемые алгоритмы работы реле (тип, задержка, длительность, привязка к зоне).
  • Программируемые алгоритмы работы выходов оповещения (тип, привязка к зоне).

Характеристики системы

Максимально количество блоков на внутренней линии32
Интерфейс внутренней линии связи блоков RS-485
Топология внутренней линии связи блоков, 3-х проводное подключение «шина», допускаются ответвления не более 2 метров
Максимальная длина внутренней линии связи для подключения блоков кабелем с сечением провода не менее 0,5 мм2 500 м
Максимальное количество блоков контроля линии 5
Максимальное количество блоков ключей 5
Максимальное количество выходов для подключения цепей оповещения в приборе< 40
Максимальное количество блоков реле 5
Максимальное количество релейных выходов в приборе 40
Максимальное количество блоков клавиатур 5
Максимальное количество портов доступа 30
Минимальное время инициализации прибора после включения 5 секунд
Максимальная емкость регистратора событий 6500 событий

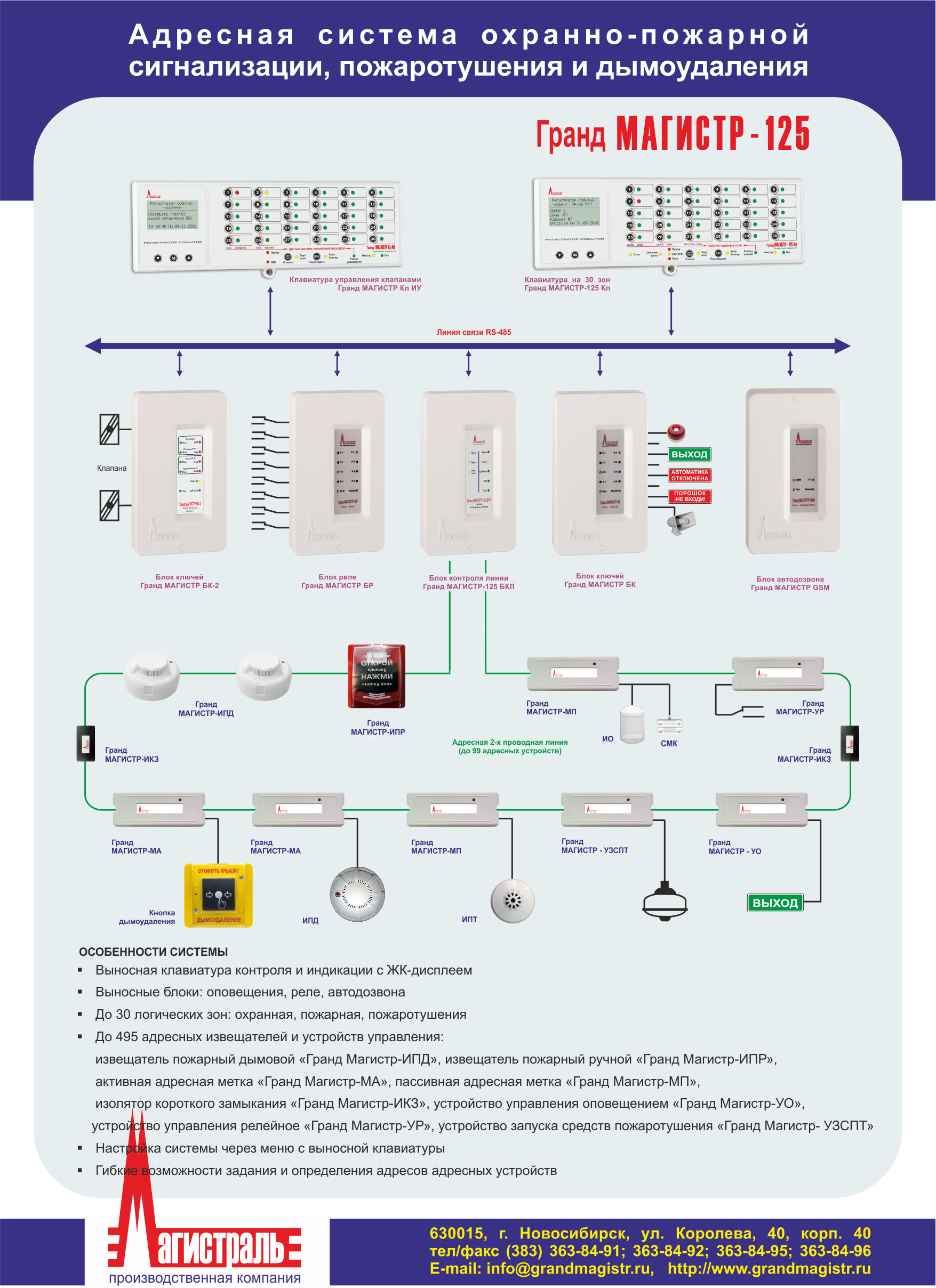

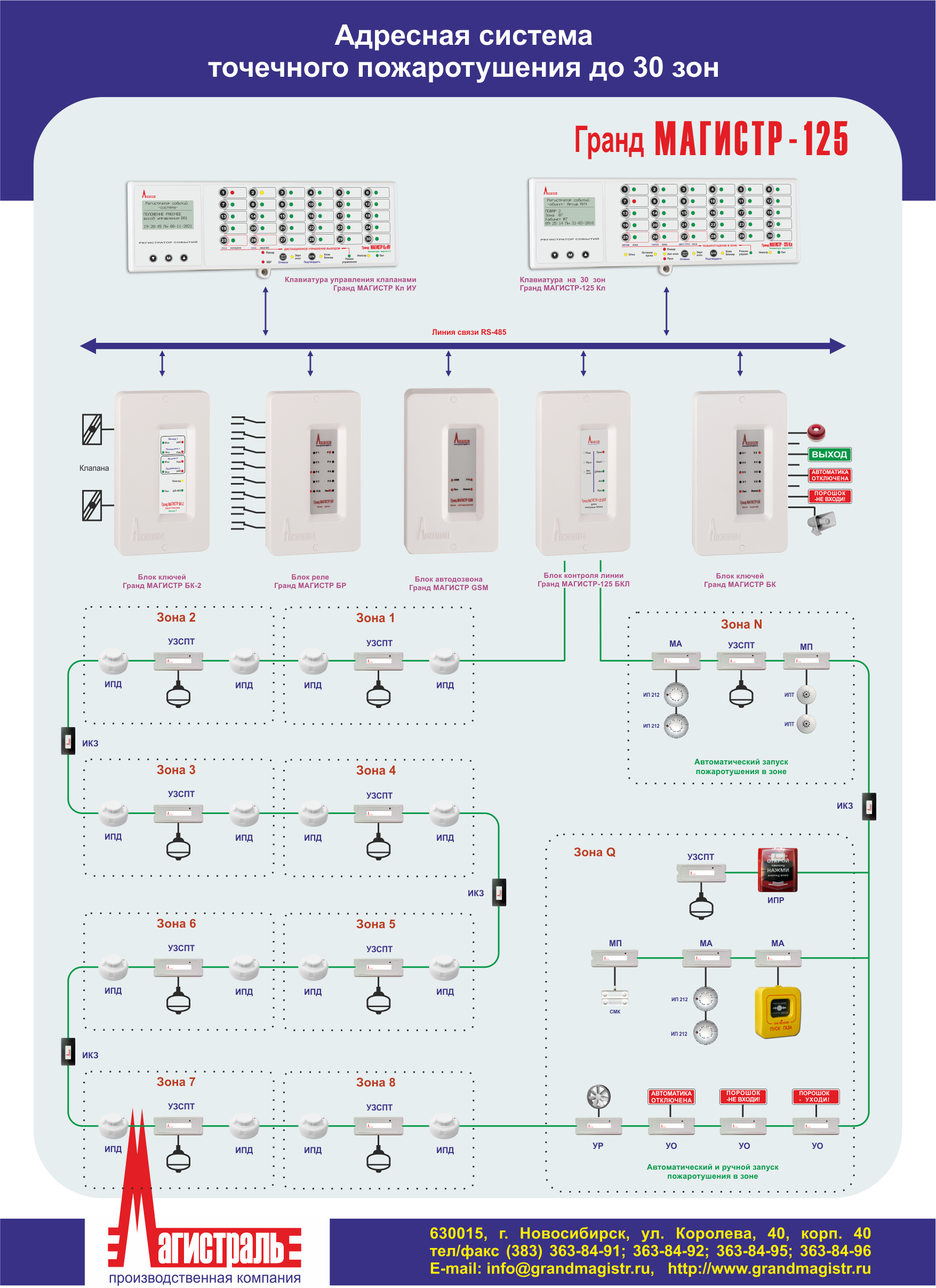

Функциональные блоки прибора

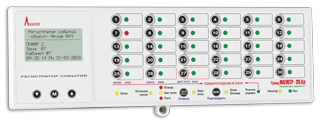

Блок клавиатуры
Гранд МАГИСТР-125 Кл (версия 3.1)



Блок клавиатуры предназначен ручного управления 30 логическими зонами, а так же контроля состояния с помощью встроенных индикаторов и звукового сигнализатора. Клавиатура имеет встроенный ЖК-дисплей с подсветкой, на котором осуществляется просмотр зарегистрированных событий в системе, отображается текущее состояние прибора, а так же отображэаются параметры прибора в режиме настройки. С помощью клавиатуры без дополнительного обрудования и программного обеспечения осуществялется полное конфигурирвоание системы, задание адресов, конфигурация и настройка параметров логических охранных, пожарных зон и зон пожаротушения, связи с дополнительными функциональными блоками, настройка выходов реле и оповещения, настройка параметров блока автодозвона. Клавиатура является неотъемлемой частью прибора. Дополнительно в системе может быть установлено до 4 клавиатур с функцией дублирования управления и индикации состояния зон, а так же возможностью разделения управления конкретными зонами по отдельным клавиатурам. К клавиатуре можно подключить считыватель ключей Touch Memory для управления зонами с момощью ключей iButton. Клавиатура соединяется с другими блоками в приборе по "внутренне линии" посредством интерфейса RS-485.
Блок контроля адресной линии
Гранд МАГИСТР-125 БКЛ

Блок контроля адресной линии (БКЛ) предназначен для подключения двухпроводной адресной линии с адресными устройствами различного назначения. В приборе должен присутсвовать минимум один БКЛ, который является главным, в нем хранится вся конфигурация адресной системы и регистратор событий. В адресную линию БКЛ можно подключить только адресные устройства Гранд МАГИСТР. В приборе по "внутренней линии" интерфейса RS-485 может быть подключено до 5 блоков контроля линии, каждый из которых позволяет подключить в адресную линии до 99 аресных устройств. Суммарное максимальное число адресных устройств в приборе по всем БКЛ не должно превышать 495 устройств. Суммарное число всех адресных устройств распределяется не более чем по 30 логическим зонам в зависимости от типа (пожарные, охранные, пожаротушения). БКЛ не имеет выходов для подключения оповещателей, выходов с типом "сухой контакт". БКЛ имеет 2 выхода для подключения адресной линии с топологией "кольцо", 2 выхода 12 В для питания устройств с внешним питанием, 1 шлейф контроля исправности внешнего РИП, вход для подключения сети 220 В с целью контроля наличия напряжения и управления световыми табло при отключении электричества. Питание БКЛ осуществляется только от внешнего РИП 12 В.

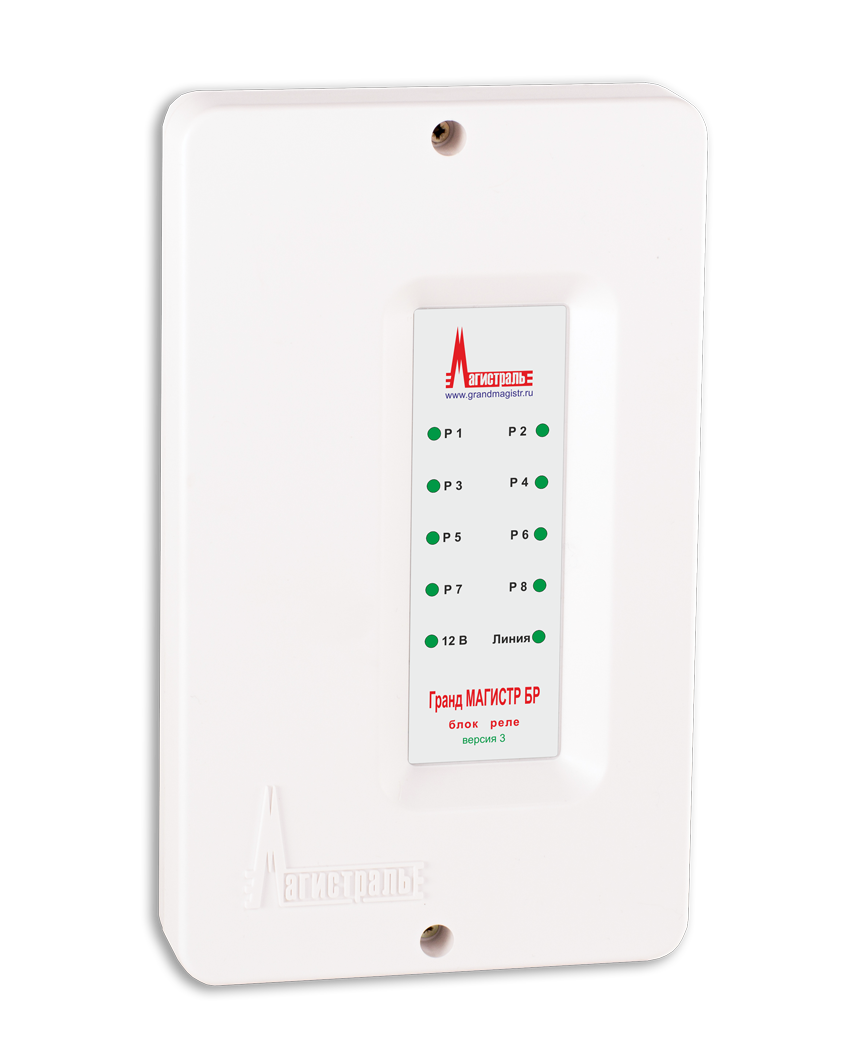

Блок реле
Гранд МАГИСТР БР (версия 3)

Блок реле является отдельным функциональным блоком прибора, который подключается во "внутреннюю линию" по интерфейсу RS-485 и предназначен для организации релейных выходов по типу "Сухой контакт". Каждое реле имеет НР и НЗ контакты, может быть запрограммировано на сработку от любой зоны, с задержкой и длительностью включенного состояния. В прибор можно включить до 5 блоков реле, тем самым будет доступно до 40 программируемых релейных выходов.
Блок ключей
Гранд МАГИСТР БК (версия 3)

Блок ключей является отдельным функциональным блоком прибора, который подключается во "внутреннюю линию" по интерфейсу RS-485 и предназначен для подключений цепей оповещения (сирена, свет, табло ВЫХОД и тп.). Каждый блок ключей имеет 8 выходов (электронный ключ) по типу "Открытый коллектор" с выдачей напряжения 12В или 24В (при питании блока соответственно от внешнего РИП 12В или 24В). Все подключаемые цепи контролируются на обрыв и короткое замыкание. Каждый выход может быть запрограммирован на определенный алгоритм работы и на включение от любой зоны или нескольких зон отдельно. В прибор можно включить до 5 блоков ключей, тем самым будет доступно до 40 программируемых выходов для подключения цепей оповещения различного типа.
Блок автодозвона
Гранд МАГИСТР GSM2 (версия 3)

Блок автодозвона является отдельным функциональным блоком прибора, который подключается во "внутреннюю линию" по интерфейсу RS-485 и предназначен для передачи сообщений по GSM каналу о событиях в системе на мобильные телефоны абонентов в виде СМС и голосовых сообщений. Вся настройка функции автодовзона осущесвтляется через меню на дисплее калвиатуры в режиме программирования. Доступно до 8 номеров в федеральном формате для передачи сообщений. Для каждого номера моно настроить передачу отпределенных сообщений в зависимости от типа события. Блок автодозвона имеет функцию резервирования канала связи с помощью установки дополнительной сим-карты. В приборе можно подключить только один блок автодозвона. Блок автодозвона выпускается в двух исполнениях, со встроенной антенной и с разъемом SMA для подключения выносной антенны (для мест с низким уровнем сигнала). Блок автодозвона поддерживает сим-карты формата mini опраторов МТС, Билайн, Мегафон, Теле2.

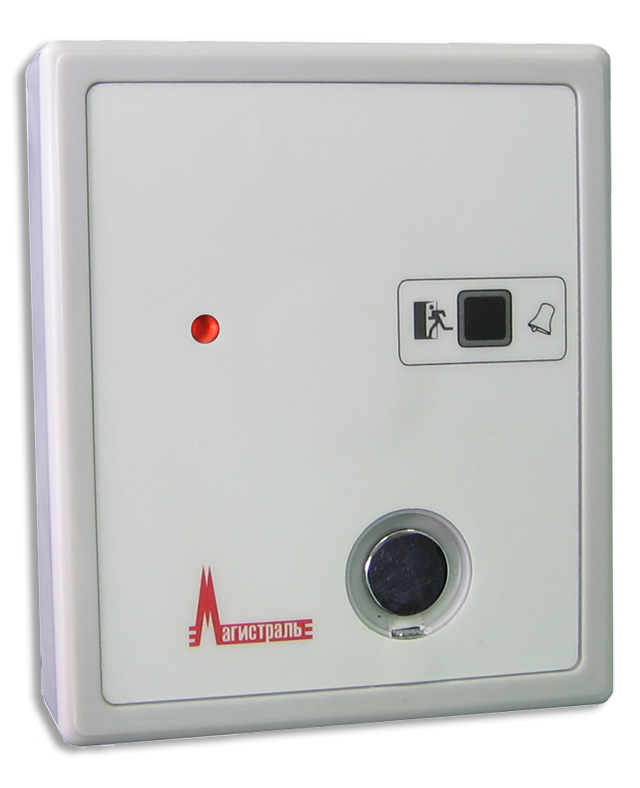

Порт доступа
Гранд МАГИСТР ПД (версия 3)


Порт доступа является отдельным функциональным блоком прибора, который подключается во "внутреннюю линию" по интерфейсу RS-485 и предназначен для организации контролируемого доступа в определенную зону. Порт доступа привязывается к конкретной охранной зоне, устанавливается на входе в зону и позволяет осуществлять постановку и снятие зоны на контроль непосредственно у входа в зону с помощью ключей Touch Memory. Порт доступа имеет встроенный индикатор состояния зоны и звуково сигнализатор, встроенное программируемое реле (сухой контакт) для управления замком двери. При привязке пожарных зон к порту доступа в случае пожара в этоих зонах происходит открытие дверей, контролируемых портом.

Адресные извещатели

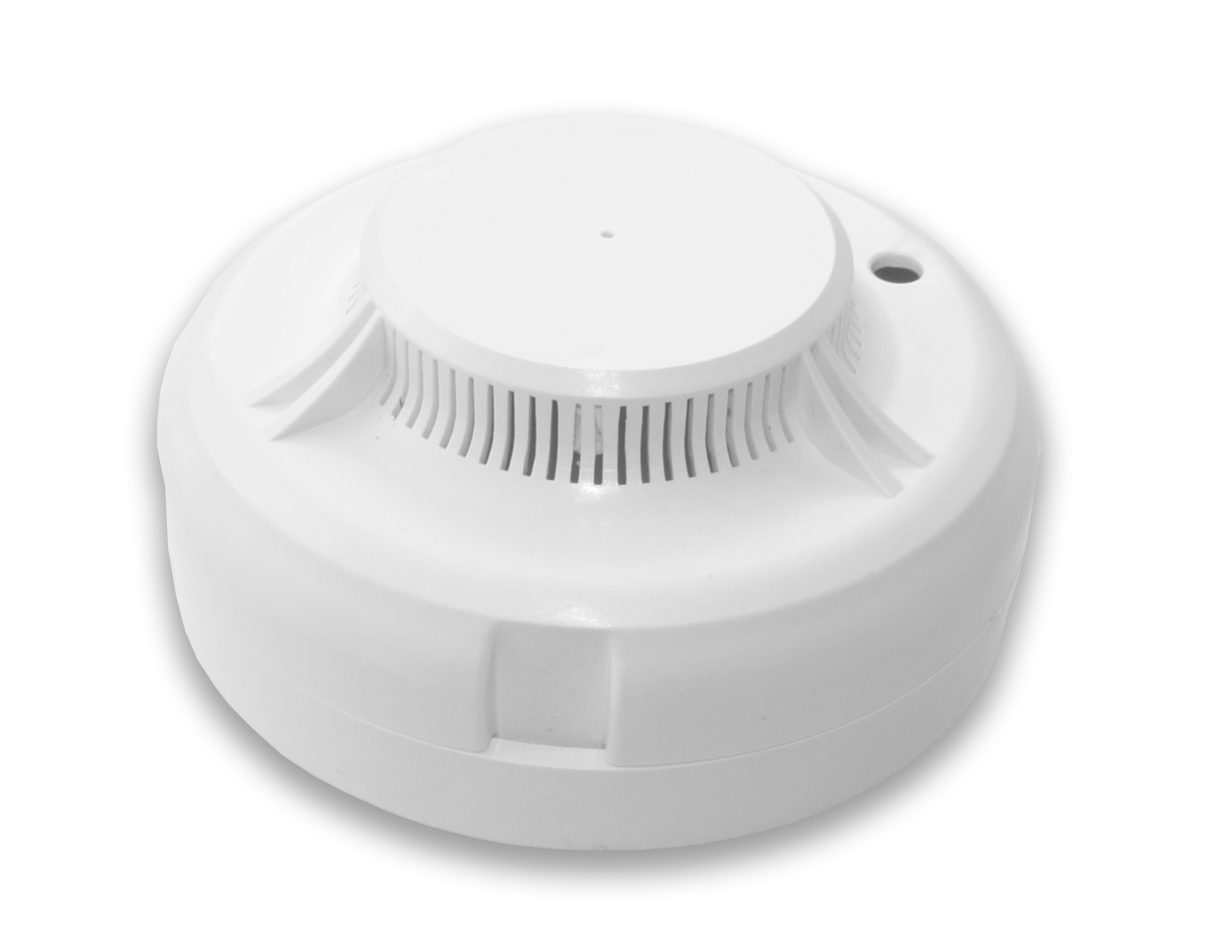

Гранд МАГИСТР-ИПД

Извещатель пожарный дымовой (ИПД) оптико-электронный точечный адресный предназначен для обнаружения возгораний в их ранней стадии, сопровождающихся выделением дыма. ИПД подключается в двухпроводную адресную линию БКЛ. Извещатель имеет встроенный двухцветный светодиодны индикатор, сигнализируюзий состояния "Норма","Пожар","Неисправность", "Режим конфигурирования", "Нулевое АУ" без компенсации запыленности. Извещатель имеет функцию контроля запыленности дымовой камеры и при достижении критического уровня выдает сигнал о неисправности. Конструктивно извещатель состоит из пластмассового корпуса, состоящего из базового основания и крышки. Внутри корпуса расположены дымовая камера, модуль коммутации и модуль оптической обработки. При снятии крышки извещателя, дымовая камера сразу доступна для чистки без разбора. Ручная активация ИПД осуществляется путем установки зонда в отверстие крышки.

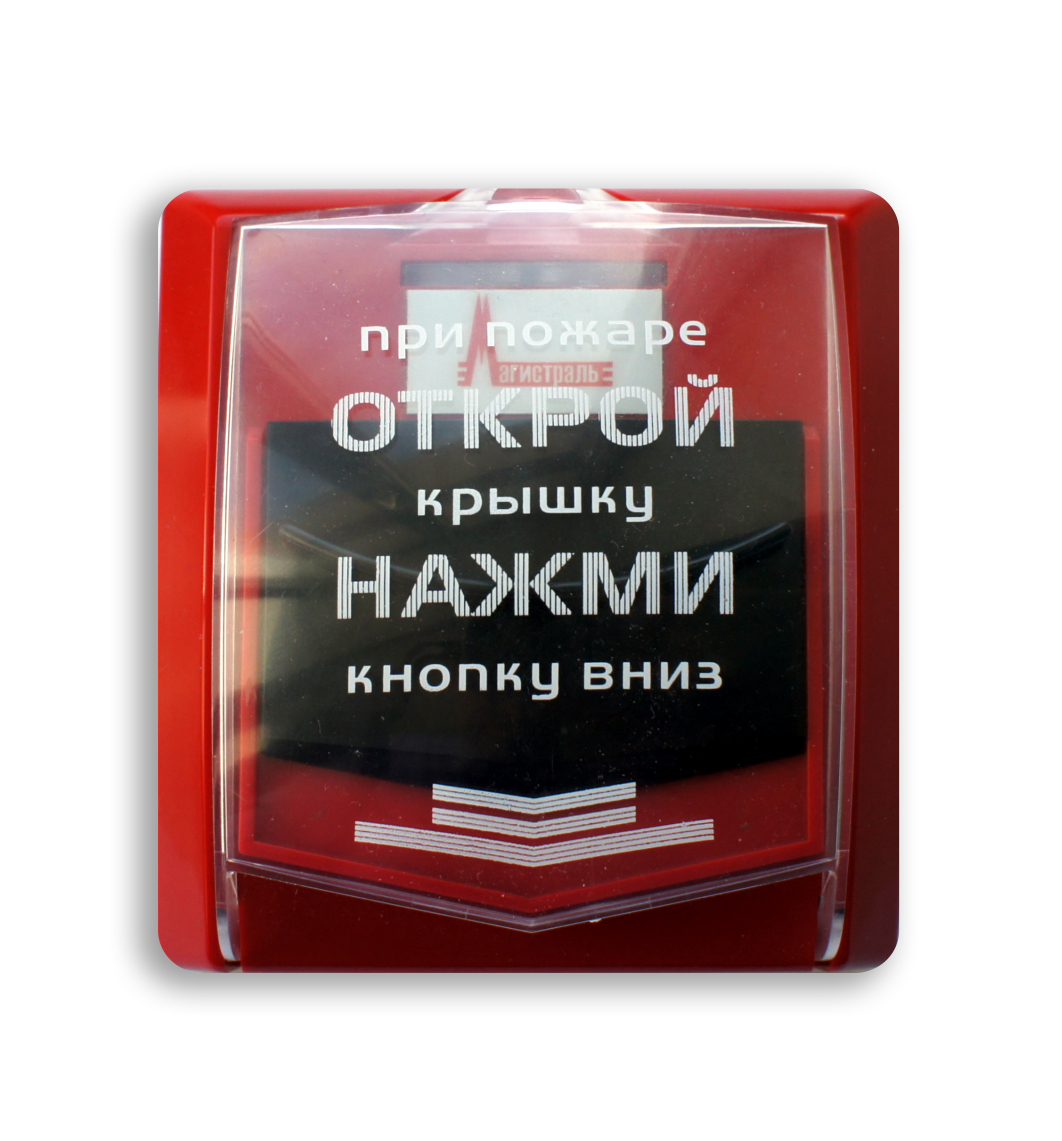

Гранд МАГИСТР-ИПР
Извещатель пожарный ручной (ИПР) адресный предназначен для ручного включения сигнала пожарной тревоги. Извещатель имеет встроенный светодиодный иникатор состояния "Норма","Пожар","Неисправность", "Режим конфигурирования". Ручная активация ИПР осуществляется путем открытия защитной крышки, и сдвига рычага вниз до фиксации. Возврат рычага в исходное состояние осуществляется специальным ключем.

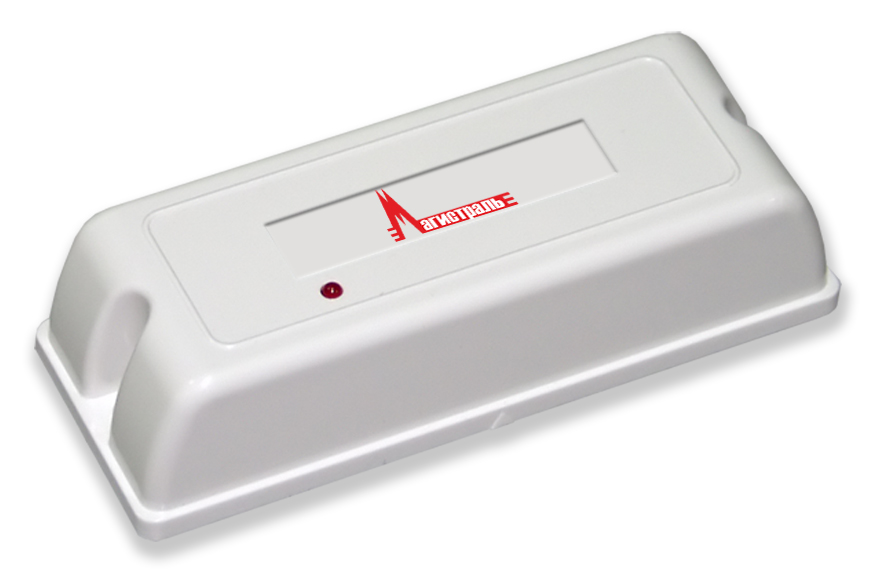

Гранд МАГИСТР-МП

Адресная метка пассивная предназначена для включения в адресную линию БКЛ неадресных извещателей, не питающихся от шлейфа, с выходами типа "сухой контакт" для формирования извещения, соответствующего типу извещателей (тревога, пожар и т.п.). Адресная метка пассивная имеет один неадресный типовой двухпороговый шлейф сигнализации, позволяет подключать различные охранные (смк, аккустические, объемные), пожарные (линейные, ИПР с контактами на замыкание/размыкание), технологические извещатели с типом сигнала "Сухой контакт". Для извещателей, подключаемых по 4-х проводной схеме, питание подается непосредственно на вход питняи извещателей. Режим работы адресной метки устанавливается с помощью встроенных переключателей. Адресная метка имеет встроенный светодиодный индикатор состояния и тампер вскрытия корпуса в охранном режиме.
Гранд МАГИСТР-МА

Адресная метка активная предназначена для включения в адресную линию БКЛ неадресных извещателей с питанием непосредсвнно по шлейфу сигнализации (неадресные дымовые извещатели и аналогичные). Адресная метка активная имеет один неадресный типовой двухпороговый шлейф сигнализации, позволяет подключать различные охранные, пожарные, технологические извещатели как с типом сигнала "Сухой контакт", так и изменяемым внутренним сопротивлением. Для питания извещателй по шлейфу сигнализации на вход питания адресной метки дополнительно подается напряжение 12В. Режим работы адресной метки устанавливается с помощью встроенных переключателей. Адресная метка имеет встроенный светодиодный индикатор состояния и тампер вскрытия корпуса в охранном режиме.

Адресные устройства управления

Гранд МАГИСТР-УО

Устройство управления оповещением адресное(УО) предназначено для включения в адресную линию БКЛ неадресных средств светозвукового оповещения (звуковые и световые оповещатели, табло "Выход"). УО управляет оповещением только в той зоне, на которую назначено. Цепь с оповещателями, подключаемая к выходу УО контролируется на обрыв и короткое замыкание.Дополнительное питание УО осуществляется от внешнего источника постоянного тока 12В. УО имеет клеммы для подключения одной цепи с оповещателями одного типа. УО имеет встроенный двухцветный (красный и зеленый) индикатор состояния. УО имеет кнопку для тестирования выхода оповещения и активации устройства в режиме программирования прибора при определении адреса устройства.
Гранд МАГИСТР-УР

Устройство управления релейное адресное (УР) предназначено для включения в адресную линию БКЛ и позволяет управлять технологическим оборудованием через релейные контакты типа "Сухой контакт"(замыкание/размыкание). УР имеет одно реле с НР и НЗ контактами. УР управляет оповещением только в той зоне, на которую назначено. Дополнительное питание УР осуществляется от внешнего источника постоянного тока 12В. УР имеет встроенный двухцветный (красный и зеленый) индикатор состояния. УР имеет кнопку для тестирования выхода реле и активации устройства в режиме программирования прибора при поиске адреса.
Гранд МАГИСТР-УЗСПТ

. Устройство управления запуском системы пожаротушения адресное (УЗСПТ) предназначено для включения в адресную линию БКЛ неадресных средств пожаротушения (СПТ) и управления их запуском. УЗСПТ управляет запуском СПТ только в той зоне пожаротушения, на которую назначено. Питание для запуска средств СПТ осуществляется от внешнего источника постоянного тока 12 или 24 В, которое подается непосредственно на вход питания УЗСПТ. УЗСПТ имеет клеммы для подключения одной цепи с одним модулем СПТ, либо цепи пуска расширителя направлений пуска Гранд МАГИСТР РН ПУ на 8 направлений каскадного пуска. УЗСПТ имеет встроенный двухцветный (красный и зеленый) индикатор состояния. УЗСПТ имеет кнопку активации устройства в режиме программирования прибора при поиске адреса.

Защитные устройства

Гранд МАГИСТР-ИКЗ

Изолятор короткого замыкания (ИКЗ) предназначен для изоляции котороткозамкнутого участка двухпроводной адресной линии прибора с целью предотвращения отключения адресной линии и вывода из под контроля всех адресных устройств на линии. ИКЗ включаются в кольцевую адресную линию, либо в ответвления. Конструктивно ИКЗ выполнен в виде платы в защитной оболочке и проводов для коммутации. ИКЗ не является адресным устрйоством, ему не назначается адрес и не производится привязка к логической зоне.

Документация на прибор

Техническое описание и инструкция по эксплуатации Техническое описание
Редакция 4
скачатьскачать
Прибор приемно-контрольный и управления охранно пожарный "Гранд МАГИСТР-125"
Сертификат соответствия техническому регламенту:
№ C-RU.ПБ65.В.00505 срок действия по 06.09.2021 г.
сертификат соответствия техническому регламенту сертификат соответствия техническому регламенту приложение

Документация на адресные устройства

Извещатели пожарные адресные "Гранд МАГИСТР-ИП"
Сертификат соответствия техническому регламенту:
№ C-RU.ПБ65.В.00506 срок действия по 06.09.2021 г.
сертификат соответствия техническому регламенту сертификат соответствия техническому регламенту приложение

Программное обеспечение

Дополнительное программное обеспечение и последние редакции инструкций по эксплуатации можно скачать в разделе "Техническая поддержка"
