Продукция компании "МАГИСТРАЛЬ"

ППКУП "Гранд МАГИСТР ПУ" (версия 2)

Особенности прибора

  • Пожаротушение: газовое, аэрозольное, порошковое, с запуском СПТ от напряжения 12В или 24В.
  • Организация до 8 зон пожаротушения с помощью блоков управления с внешним питанием 12 В. или от сети 220 В и встроенным РИП.
  • Выносная (до 200 м) клавиатура с ЖК-дисплеем на - 1, - 5, - 8 зон пожаротушения.
  • Возможность подключения дополнительных клавиатур отображения.
  • Встроенный регистратор на 1024 события
  • Возможность расширения функционала модулями и внешними блоками:
  • – встраиваемые модули реле (4, 8, 16 реле только в блоки управления с питанием от сети 220 В);
    – выносные блоки электронных ключей (по 8 электронных ключей);
    – выносные блоки реле (по 8 реле с перекидным контактом);
  • Увеличение количества (до 57) направлений пуска в одной зоне пожаротушения с помощью расширителя направлений.
  • Просмотр событий и конфигурирование прибора через меню с помощью дисплея.
  • Программируемые алгоритмы работы всех реле.
  • Программируемые алгоритмы работы электронных ключей.
  • Программирование синхронной работы реле и электронных ключей независимо от зоны сработки.
  • Блокировка управления клавиатуры с помощью ключей Touch Memory.
  • Контроль всех цепей выносных оповещателей и цепей пуска на обрыв и короткое замыкание.
  • Рабочее сетевое напряжение от 160 В.
  • Измерение текущего сопротивления шлейфов сигнализации при монтаже.
  • Считывание и запись конфигурации прибора через Адаптер ПК (приобретается отдельно) - адаптер подключения к персональному компьютеру через USB интерфейс.
  • Возможность обновления версии программного обеспечения прибора через ПК.

Технические характеристики прибора

1. Блок клавиатуры ПУ1, ПУ5, ПУ8

Максимальная длина линии до ближайшего блока управления
200 м
Максимальная длина линии ТМ0,5 м
Максимальное количество ключей «Touch Memory» для блокировки управления 8
Напряжение питания12 ± 2 В
Ток, потребляемый в дежурном режиме0,03 А
Диапазон рабочих температур от 5 до 55 °С
Масса блока, не более0,4 кг
Габаритные размеры блока, не более 295х95х32 мм

2. Блок управления с питанием от сети 220 В и встроенным РИП

Количество пожарных ШС 2
Количество реле ПЦН (без учета модулей реле) 3
Напряжение питания от сети переменного тока 130...280 В
Тип аккумуляторной батареи для встроенного РИП 12 В / 7 Ач
Ток, потребляемый блоком управления в дежурном режиме без учета внешней нагрузки 0,11 А
Напряжение, выдаваемое на внешнюю нагрузку 12±2 В
Максимальный ток нагрузки выходов электронных ключей, не более 1 А
Максимальный суммарный ток нагрузки выходов по цепи 12 В, не более 1,2 А
Напряжение на клеммах для подключения ШС в дежурном режиме 17 В
Время реакции на нарушение шлейфа 300 мс
Максимальный ток потребления извещателей в цепи ШС без учета выносного резистора 2 мА
Напряжение, выдаваемое на клеммы «ПУСК» 12 / 24 В
Максимальный ток нагрузки пусковой цепи, не более 1 А
Сопротивление выносного резистора 7,5 кОм
Максимальное сопротивление проводов ШС, не более 220 Ом
Сопротивление пусковой цепи 5-80 Ом
Параметры переключаемой группы контактов реле ПЦН ~ 120 В; 1 А
= 24 В; 2 А
Параметры переключаемой группы контактов реле в модуле реле ~ 250 В; 7 А
= 24 В; 10 А
Диапазон рабочих температур от минус 30 до 55 °С
Габаритные размеры блока, не более 345х180х90 мм

3. Блок управления с питанием от внешнего источника 12 В

Количество пожарных ШС 2
Количество реле ПЦН (без учета модулей реле) 1
Напряжение питания от внешнего источника 12±2 В
Тип аккумуляторной батареи для встроенного РИП 12 В / 7 Ач
Ток, потребляемый блоком управления в дежурном режиме без учета внешней нагрузки 0,08 А
Напряжение, выдаваемое на внешнюю нагрузку 12±2 В
Максимальный ток нагрузки выходов электронных ключей, не более 1 А
Максимальный суммарный ток нагрузки выходов по цепи 12 В, не более 1,2 А
Напряжение на клеммах для подключения ШС в дежурном режиме 17 В
Время реакции на нарушение шлейфа 300 мс
Максимальный ток потребления извещателей в цепи ШС без учета выносного резистора 2 мА
Напряжение, выдаваемое на клеммы «ПУСК» 12 / 24 В
Максимальный ток нагрузки пусковой цепи, не более 1 А
Сопротивление выносного резистора 7,5 кОм
Максимальное сопротивление проводов ШС, не более 220 Ом
Сопротивление пусковой цепи 5-80 Ом
Параметры переключаемой группы контактов реле ПЦН ~ 120 В; 1 А
= 24 В; 2 А
Диапазон рабочих температур от минус 30 до 55 °С
Габаритные размеры блока, не более 200х118х43 мм

Комплект поставки

Наименование и условное обозначение Кол.Примечание
Клавиатура Гранд МАГИСТР ПУ
(на 1, 5 или 8 зон)
1Исполнение по количеству зон в зависимости от заказа
Техническое описание - паспорт1
Блок управления
(с питанием от сети 220 В и встроенным РИП
или с питанием от внешнего источника 12 В)
*Количество и исполнение в зависимости от заказа
Резистор – 2 Вт -33 Ом1
Резистор – 0,125 Вт-7,5 кОм ±5 %7
Диод 1N4148 4
Паспорт блока управления1
Расширитель направлений
(расширитель на 8 направлений пуска)
*Количество в зависимости от заказа
Резистор – 2 Вт-33 Ом8
Паспорт расширителя направлений1

Совместимое оборудование

Гранд МАГИСТР ПУ1, ПУ5 или ПУ8 (версия 2)
(дополнительная клавиатура отображения)


Адаптер ПК
(Преобразователь RS485-USB для конфигурирования
и обновления прошивки блоков прибора с ПК)
"Гранд МАГИСТР РМ4"
(Встраиваемый модуль на 4 реле)
только для блока управления со встроенным РИП
"Гранд МАГИСТР РМ8"
(Встраиваемый модуль на 8 реле)
только для блока управления со встроенным РИП
"Гранд МАГИСТР РМ16"
(Встраиваемый модуль на 16 реле)
только для блока управления со встроенным РИП
"Гранд МАГИСТР СА" (версия 2)
(Сетевой адаптер для подключения к прибору "МАГИСТРАТОР" (версия 2))
"Гранд МАГИСТР БР"
(блок реле)
"Гранд МАГИСТР БК"
(блок электронных ключей)
"Гранд МАГИСТР GSM"
(блок автодозвона)

Документация на приборы "Гранд МАГИСТР ПУ" (версия 2)

Техническое описание и инструкция по эксплуатации Редакция 2 от 08.08.14
скачать скачать
Сертификат соответствия техническому регламенту:
№ C-RU.ПБ25.В.03372 срок действия по 01.11.2020 г.
(+ приложение)
сертификат соответствия техническому регламенту приложение к сертификату соответствия техническому регламенту


Программное обеспечение

ПО "ГМПУv2-Конфигуратор"
(программа для конфигурирования прибора)
Драйверы для "Адаптер ПК" под ОС Windows в архиве
"ГМПУv2-Конфигуратор" скачать ПО ГМПУv2-Конфигуратор
(версия 2.0.0.16) обновлено 13 августа 2015 г.
ПО "Загрузчик"
(программа для обновления прошивки блоков)
Драйверы для "Адаптер ПК" под ОС Windows в архиве
"Загрузчик" скачать ПО Загручик
(версия 2.0.0.7) обновлено 6 мая 2015 г.
Прошивка для блока управления с питанием от 12В PU-BU107.rar скачать прошивку
обновлено 18 мая 2015 г.
Прошивка для блока управления с РИП PU-SB207.rar скачать прошивку
обновлено 28 ноября 2014 г.
Прошивка для блока клавиатуры ПУ1, ПУ5, ПУ8 PU-KL204.rar скачать прошивку
обновлено 28 ноября 2014 г.

Внешний вид

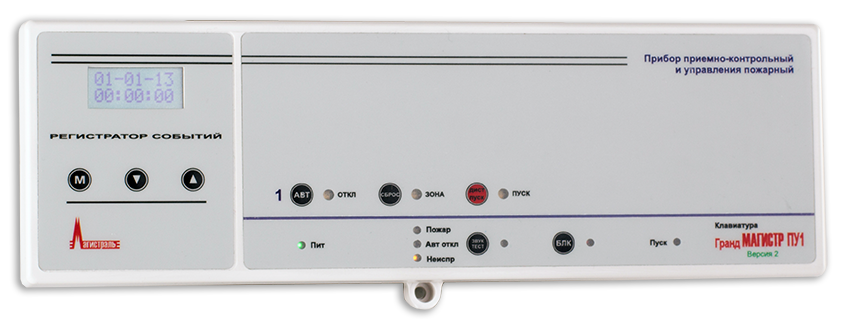

Клавиатура
Гранд МАГИСТР ПУ1 (версия 2)

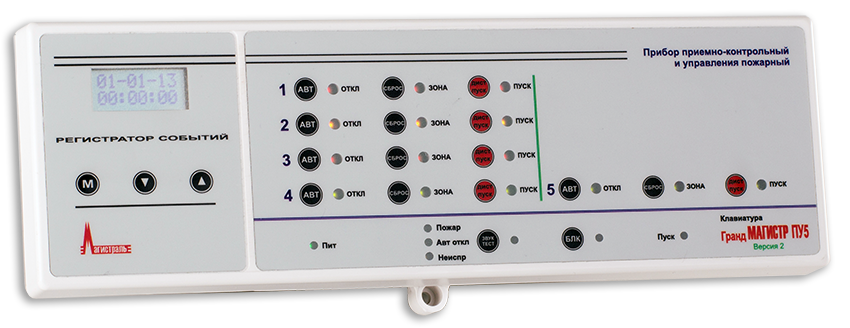

Клавиатура
Гранд МАГИСТР ПУ5 (версия 2)

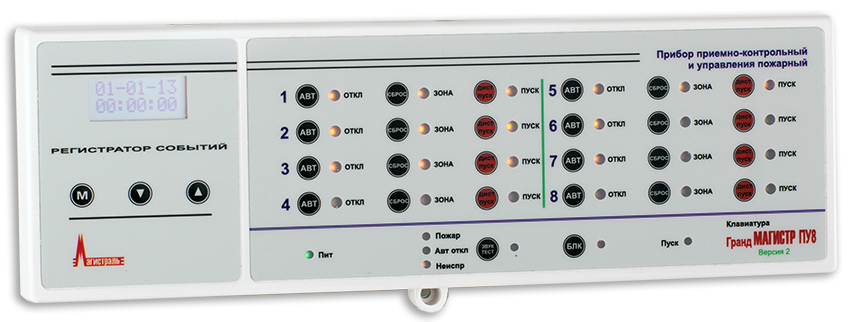

Клавиатура
Гранд МАГИСТР ПУ8 (версия 2)

Блок управления со встроенным РИП
Гранд МАГИСТР БУ ПУ + РИП (версия 2)

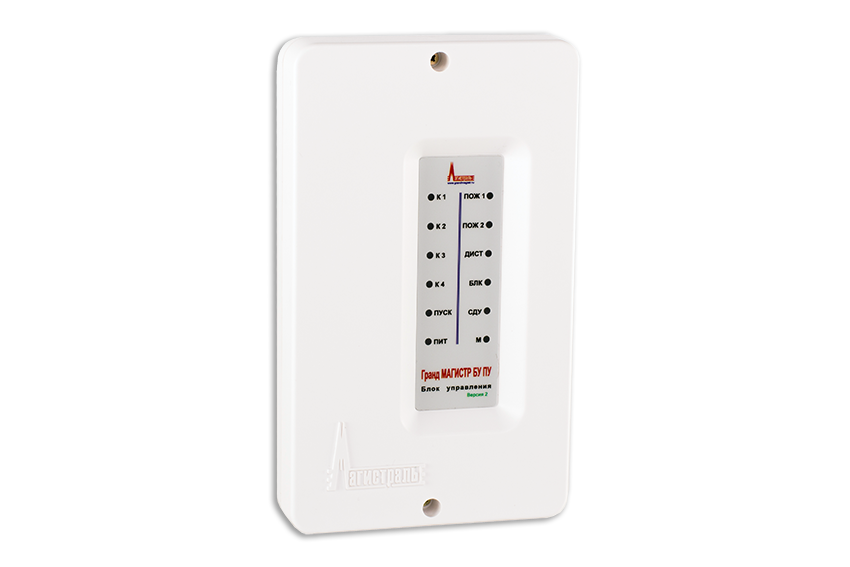

Блок управления с питанием от 12В
Гранд МАГИСТР БУ ПУ (версия 2)

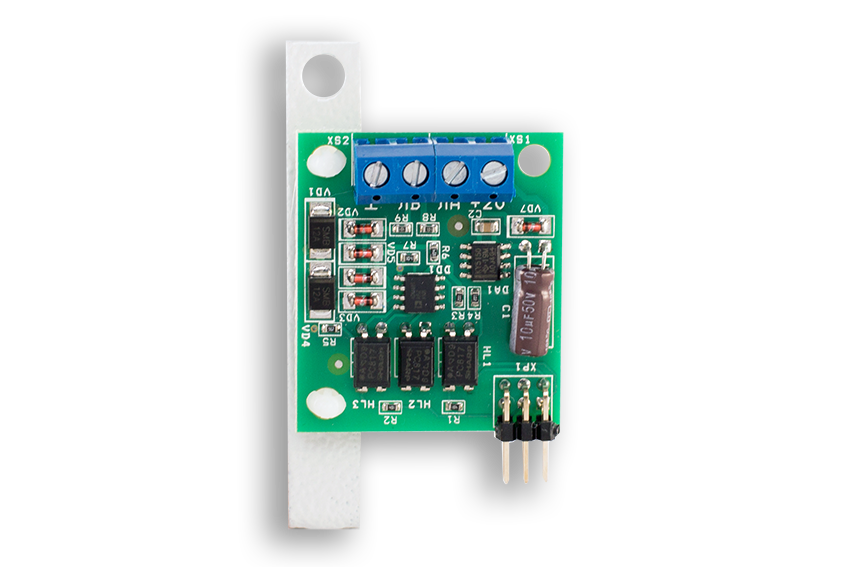

Расширитель направлений пуска
Гранд МАГИСТР РН
